Anschlussanleitung für aktive Lautsprecher der DSP19/DSP18/DSP110-Serie

1. Produktübersicht

Die DSP19/DSP18/DSP110-Serie ist ein leistungsstarker Aktivlautsprecher, der für professionelle Audioanwendungen entwickelt wurde. Es verfügt über einen integrierten digitalen DSP-Signalprozessor und ein hocheffizientes Verstärkermodul, das für Konferenzräume, Aufführungen, Theater und andere Szenarien geeignet ist.

2. Vorbereitung vor dem Anschluss

• Überprüfen Sie die Ausrüstungsliste

Aktive Lautsprecher (DSP19/DSP18/DSP110)

Netzkabel (Standard)

Audiokabel (XLR/TRS/TS, je nach Schnittstelle auswählen)

Mixer oder Audio-Quellgerät (z. B. Computer, Mobiltelefon, Player)

• Umgebung und Platzierung

Vermeiden Sie es, die Lautsprecher nahe an der Wand aufzustellen (lassen Sie mindestens 20 cm Platz für die Wärmeableitung frei).

Platzieren Sie den linken und rechten Kanal symmetrisch, um ein ausgewogenes Klangfeld zu gewährleisten

Stoßfeste Behandlung: Verwenden Sie eine spezielle Halterung oder ein stoßdämpfendes Polster

3. Detaillierte Erläuterung der Verbindungsschritte

• Stromanschluss

Verwenden Sie das Original-Netzkabel und schließen Sie es an 100–240 V Wechselstrom an

Sorgen Sie für eine stabile Stromversorgung (USV oder Spannungsstabilisator wird empfohlen)

Hinweis: Schließen Sie zuerst alle Audiokabel an und schalten Sie das Gerät zuletzt ein

• Auswahl der Audioeingangsschnittstelle

Arbeitsschritte:

Verbinden Sie ein Ende des Audiokabels mit dem Ausgangsanschluss des Audioquellgeräts

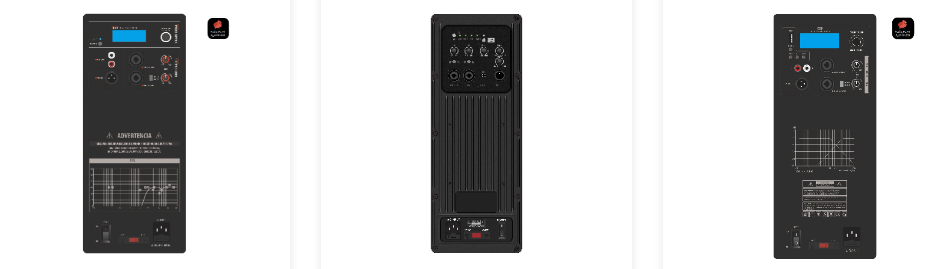

Verbinden Sie das andere Ende mit der entsprechenden INPUT-Schnittstelle auf der Rückseite des Lautsprechers

Ziehen Sie den XLR-Stecker fest, damit er nicht herunterfällt

• Anschluss mehrerer Lautsprechersysteme

Serienmodus (gilt für DSP110):

Schließen Sie den nächsten Lautsprecher in Reihe über die LINK OUT-Schnittstelle an

Unterstützt bis zu 4 Reihenverbindungen mit einer Gesamtentfernung von ≤20 Metern

Parallelmodus:

Verwenden Sie einen Audioverteiler, um mehrere Signale aufzuteilen

Achten Sie auf eine Impedanzanpassung, um eine Überlastung zu vermeiden

4. Gemeinsame Problemlösung

Keine Tonausgabe

Überprüfen Sie, ob die Betriebskontrollleuchte leuchtet

Stellen Sie sicher, dass das Audiokabel nicht defekt ist (Sie können zum Testen ein Multimeter verwenden).

Überprüfen Sie die Ausgabeeinstellungen des Audioquellgeräts

Zu viel Hintergrundgeräusch

Verwenden Sie eine symmetrische Verbindung (XLR/TRS)

Halten Sie sich von starken elektromagnetischen Störquellen (z. B. Transformatoren) fern.

Überprüfen Sie, ob die Erdung gut ist

Niederfrequenzverzerrung

Schalten Sie die „Bass Boost“-Funktion des Lautsprechers aus

Stellen Sie sicher, dass das Eingangssignal nicht überlastet ist (die Spitzenanzeigeleuchte leuchtet nicht immer).

5. Sicherheit und Wartung

• Wärmemanagement: Es wird empfohlen, nach 4 Stunden Dauerbetrieb für 15 Minuten anzuhalten
• Reinigung und Wartung: Reinigen Sie das Gitter jeden Monat mit einem weichen Tuch vom Staub
• Langzeitlagerung: Trennen Sie die Stromversorgung und lagern Sie es in einer trockenen Umgebung
